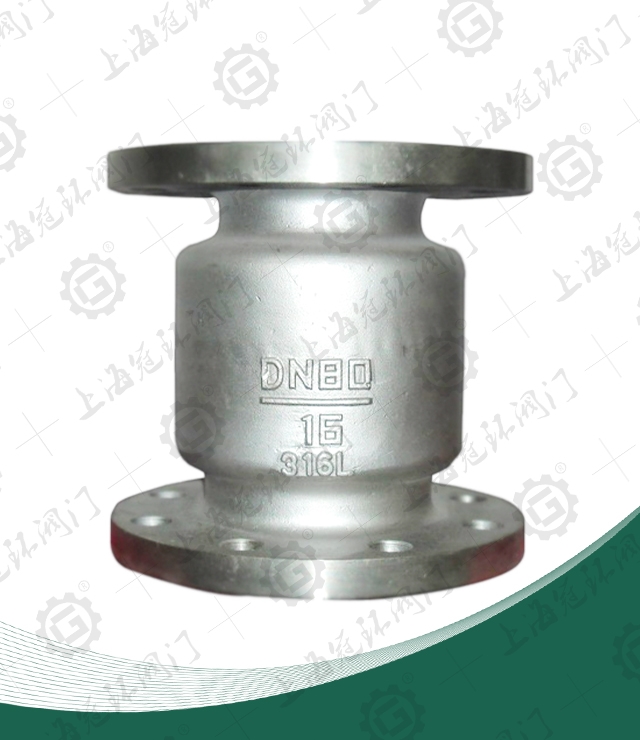

不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。
产品特点
1、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立钴基硬质合金堆焊面成。
2、按标准设计制造,可采用各种配管法兰标准及法兰密封型式。
主要性能参数
型号 | 公称压力 | 试验压力p3(mpa) | 适用温度(℃) | 适用介质 | |
壳体 | 密封 | ||||
h42w-16c | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
h42w-16p | ≤200 | 弱腐蚀介质 | |||
h42w-25p | 2.5 | 3.75 | 2.75 | ||
h42w-25r | 腐蚀性介质 | ||||
h42w-40p | 4.0 | 6.0 | 4.4 | 弱腐蚀性介质 | |
h42w-40r | 腐蚀性介质 | ||||
h42y-40 | 水、油品 |
主要连接尺寸及重量(1.6mpa)
尺寸 | dn | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
l | mm | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
d | mm | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
重量 | kg | - | - | - | - | - | 7.9 | 11 | 12 | 19.5 | 36 | 47 | 65 |
主要连接尺寸及重量(2.5mpa)
尺寸 | dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
l | mm | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
d | mm | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 275 | 300 | 360 |
重量 | kg | - | - | - | - | 7.9 | 11 | 12 | 20 | 38 | 48 | 70 |
主要连接尺寸及重量(4.0mpa)
尺寸 | dn | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
l | mm | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
d | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
重量 | kg | 7.9 | 11 | 12 | 20 | 38 | 48 | 72 |
为了让您采购到满意的阀门,减少阀门订购过程出现的问题,也是提高我们工作人员的工作效率。我们希望您提供详尽的订货需求,以便我们为您提高更周到的服务!
阀门订货说明:
1、①产品名称与型号,②公称直径,③阀体材质,④公称压力,⑤使用介质,⑥使用温度,⑦驱动方式,⑧是否带附件,以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
